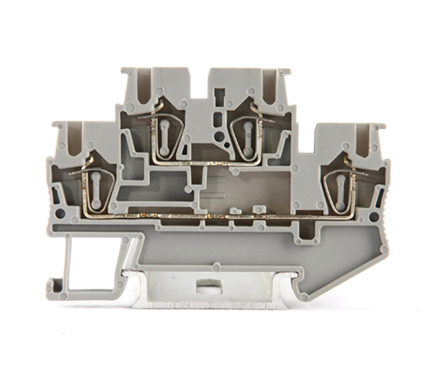

Bloque de terminales de Sping JSTTB2.5
- Resorte de acero inoxidable para una alta resistencia a la corrosión
- Superficie protegida por un niquelado galvánico o estañado sin plomo
- Las gamas de abrazaderas de resorte y tornillo comparten los mismos accesorios, lo que reduce el inventario hasta en un 50%
- Ahorro de tiempo y stock con puentes aislados enchufables, cortables y disponibles hasta 50 polos
- Buena conductividad eléctrica
- Baja subida de temperatura
Bloque de terminales SPING
La familia de productos comprende bloques de terminales que se basan en una conexión de abrazadera de resorte.
Por conexión de abrazadera de resorte, nos referimos a una conexión eléctrica que se establece sujetando un conductor pelado individual por medio de un resorte. Es adecuado para cables sólidos y cables multifilares con una sección transversal nominal de 0,08 - 2,5 mm2 y permite
- Sujeción directa sin preacondicionamiento del conductor
- Sujeción directa con protección de empalme
- Sujeción indirecta a través de un manguito final o un terminal de cable de clavija
| Estándar de conexión | IEC60947-7-1 |
| Corriente nominal | 26A |
| Voltaje nominal | 800V |
| Sección transversal sólida | 0,2-4 mm2 |
| Sección transversal estándar | 0,2-2,5 mm2 |
| Ancho | 68 milímetros |
| Altura | 47,5 milímetros |
| Espesor | 5,2 milímetros |
| Clase de inflamabilidad | V0 |
| Accesorios | Modelo | Código de pedido |
| Tapa final gris | D-JSTTB2.5 | 1012.023 |
| Piezas de puente enchufables, para terminal Conexiones laterales centrales | 2 polos JBS2-5 Imax: 24A | 1012.029 |
| 3 polos JBS3-5 24A | 1012.030 | |
| 4 polos JBS4-5 24A | 1012.031 | |
| 5 polos JBS5-5 24A | 1012.032 | |
| 10 polos JBS10-5 24A | 1012.033 | |
| 20 postes | ||
| Tipo de carril DIN | NS35/7.5 | 1016.002 |
| NS35/15 | 1016.003 | |
| NS32 | 1016.004 |
