JPTTB2.5-PV
Código de pedido: 1012.066 / 1012.072(JPTTB 2.5-PV-BU)
- El diseño compacto del bloque de terminales modular a presión y la conexión directa a presión permiten una fácil
- Inserción cómoda, gracias a una fuerza de inserción un 50% menor.
- Cableado y funcionamiento seguros, gracias al pulsador codificado por colores.
- El botón pulsador permite una fácil liberación del conductor con cualquier tipo de herramienta,sin contacto directo con partes activas.

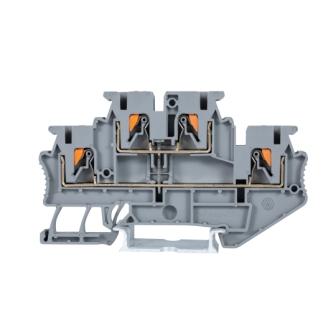

JPTTB2.5-PV Bloques de terminales de paso de doble nivel
El diseño de conexión frontal permite que el destornillador y el cable entren desde la misma dirección, lo que facilita el cableado en espacios reducidosLas superficies metálicas están protegidas con un niquelado galvánico o estañado sin plomo. Como resultado, la temperatura de los conductores eléctricos permanece fría
- El diseño compacto del bloque de terminales modular a presión y la conexión directa a presión permiten una fácil
- Inserción cómoda, gracias a una fuerza de inserción un 50% menor.
- Cableado y funcionamiento seguros, gracias al pulsador codificado por colores.
- El botón pulsador permite una fácil liberación del conductor con cualquier tipo de herramienta, sin contacto directo con las partes activas.
| Datos técnicos | ||
| espesor | 5.2 | |
| largura | 83.6 | |
| altura | 48.7 | |
| corriente nominal | 24A | |
| Tensión nominal | 800V | |
| Sección transversal sólida (min) | 0,50 mm2 | |
| Sección transversal sólida (máx.) | 4,00 milímetros2 | |
| embalaje | 50 | |
| Tipo de carril DIN | NS 35/7.5 | 1016.002 |
| NS 35/15 | 1016.003 | |
| NS 32 | 1016.004 | |
| Accesorios | ||||
| Modelo | Código de pedido | Embalaje | ||
| (1) cubierta final | gris | D-JPTTB 2.5/4 | 1012.068 | 100 |
| (2) piezas de puente enchufables, para terminal Conexiones laterales centrales |
2- polos 3- polos 5- postes 10- postes |
JBS 2-5 | 1012.029 | 50 |
| JBS 3-5 | 1012.030 | 50 | ||
| JBS 5-5 | 1012.032 | 50 | ||
| JBS 10-5 | 1012.033 | 10 | ||
| (3) abrazadera final | E/JUK | 1010.077 | ||
