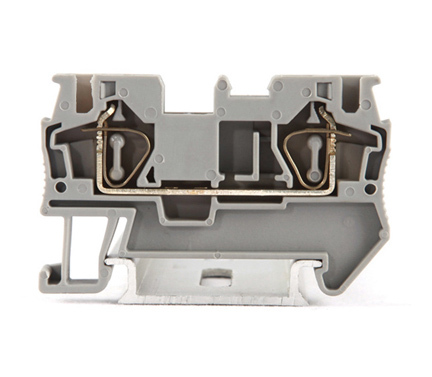

Terminal de tornillo JST4
- Resorte de acero inoxidable para alta resistencia a la corrosión
- Superficie protegida por un revestimiento de níquel galvánico o estañado sin plomo
- Las gamas de abrazaderas de resorte y tornillo comparten los mismos accesorios, lo que reduce el inventario hasta en un 50%
- Ahorro de tiempo y stock con puentes aislados enchufables, recortables y disponibles hasta 50 postes
- Buena conductividad eléctrica
- Aumento de baja temperatura
La familia de productos comprende bloques de terminales que se basan en una conexión de abrazadera de resorte.
Por conexión de abrazadera de resorte, nos referimos a una conexión eléctrica que se establece sujetando un conductor pelado individual por medio de un resorte. Es adecuado para alambres sólidos y alambres multihilos con una sección transversal nominal de 0,08 - 2,5 mm2 y permite
- Sujeción directa sin preacondicionamiento del conductor
- Sujeción directa con protección de empalme
- Sujeción indirecta a través de un manguito final o un terminal de cable de pasador
| Estándar de conexión | IEC60947-7-1 |
| Corriente nominal | 40A |
| Tensión nominal | 800V |
| Sección transversal sólida | 0,2-6 mm2 |
| Sección transversal estándar | 0,2-4 mm2 |
| Ancho | 56 milímetros |
| Altura | 36,5 mm |
| Espesor | 6,2 mm |
| Clase de inflamabilidad | V0 |
| Tira de Zack | ZB6 |
| Accesorios | Modelo | Código de pedido |
| Tapa final gris | D-JST4 | 1012.018 |
| Puente de inserción | 2 polos JBS2-6 Imax: 32A | 1012.034 |
| 3 polos JBS3-6 32A | 1012.035 | |
| 5 polos JBS5-6 32A | 1012.037 | |
| 10 polos JBS10-6 32A | 1012.038 | |
| Abrazadera final | E/JST | 1012.044 |
| Tipo de carril DIN | NS35/7.5 | 1016.002 |
| NS35/15 | 1016.003 | |
| NS32 | 1016.004 |
